A porta lógica NOT, ou Não, ou melhor interpretada por "inversora" implementa a função lógica "negado" ou "barrado", quero dizer, seja A uma entrada qualquer, sua saída será A'. Assim se sua entrada fosse "1" a saída seria "0", analogamente se sua entrada fosse "0" sua saída seria "1". Com esses valores pode-se montar uma tabela verdade como a expressa abaixo:
| A | S |
| 0 | 1 |
| 1 | 0 |
Seu símbolo representativo é:

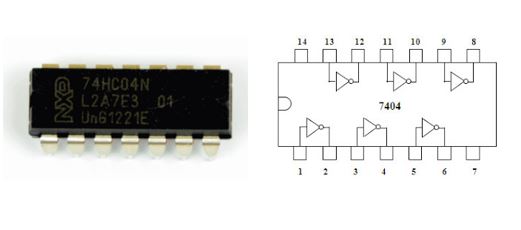

Existem CI's dedicados apenas as portas NOT, como é o caso do CI 7404:
O vídeo abaixo mostra o funcionamento de um inversor lógico:
