Circuito Oscilador monoestável
Este circuito consiste em um simples CKT oscilador, configurado no modo monoestável, ou seja, você dá um pulso com a chava S1 no pino 2 do CI 555 (que é o pino de Trigger), e este CI liberará nível lógico 1 em sua saída ( que corresponde ao pino 3) por um tempo pré-determininado.Para calcular o tempo do nível lógico 1 no pino 3, basta usar a fórmula abaixo:
|
t = 1,1 X R2 X C3 |

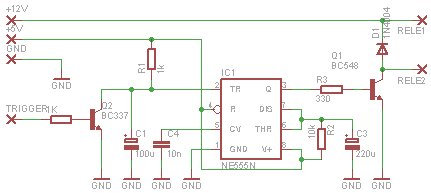

Esquema do circuito oscilador monoestável:
Circuito no Eagle:
Layout do circuito:
