Decodificador de sete segmentos
O decodificador de sete segmentos é um circuito que possui um display de sete segmentos ligado nas saídas de um CI decodificador de sinais (no nosso caso o CI CD4511), que devido aos níveis lógicos obtidos nos seus pinos de entrada libera +vcc em seus pinos de saída.

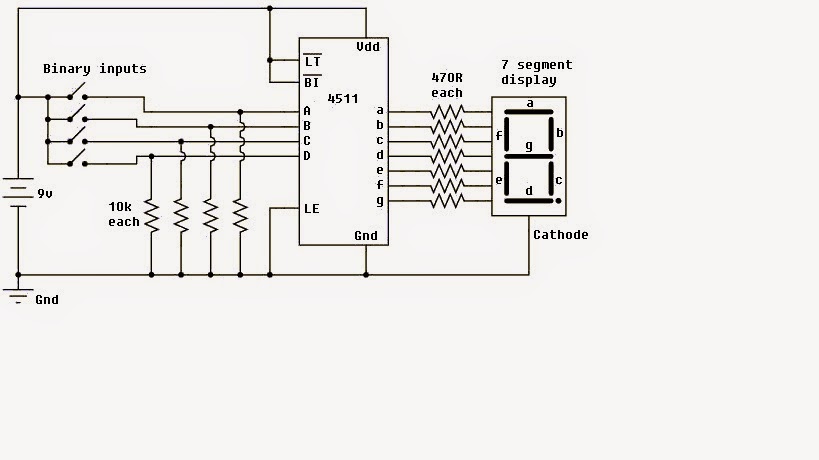

Circuito no Eagle:
Conversão dos números binários em decimal:
Para um maior entendimento veja o vídeo:
