As portas lógicas XNOR, ou chamadas de portas lógicas coincidência, implementam fisicamente a função lógica XNOR, isto é, a saída tanto da porta lógica XNOR quanto da função lógica XNOR são iguais e representadas pela seguinte expressão:
S = A.B + A'.B'
Esta expressão revela que a relação de igualdade das entradas implica em uma saída verdadeira, ou nível lógico "1". A tabela abaixo descreve as situações possíveis da porta lógica XNOR que implementa a função lógica acima:
A | B | S |
0 | 0 | 1 |
0 | 1 | 0 |
1 | 0 | 0 |
1 | 1 | 1 |
Tabela Verdade de uma porta XNOR de duas entradas

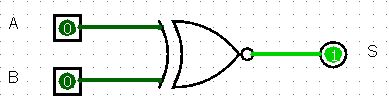

Seu símbolo representativo é:
Não há CI's comerciais dessa porta lógica, pois não compensa para as empresas produzirem CI's com portas XNOR sabendo que basta utilizar CI's XOR com suas saídas negadas.
O vídeo abaixo mostra o funcionamento de uma porta XNOR de duas entradas:
