As portas lógicas NAND, como o próprio nome já propoem, é a união entre uma porta AND comum com uma porta NOT. Sua função lógica correspondente é:
S = (A.B)'
Isoladamente essas portas tem seu comportamento conforme mencionado em seus respectivos artigos, porém sua junção possui um comportamento ainda mais interessante, veja:
| A | B | S |
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
Tabela Verdade de uma porta AND de duas entradas
| S | S' |
| 0 | 1 |
| 1 | 0 |
Tabela Verdade de uma porta NOT
Realizando todas as combinações da saída da porta AND com a NOT, tem-se:
| A | B | S |
| 0 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
Tabela Verdade da porta lógica NAND

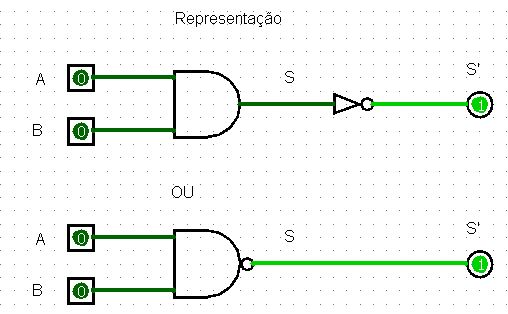

Seu símbolo representativo é:

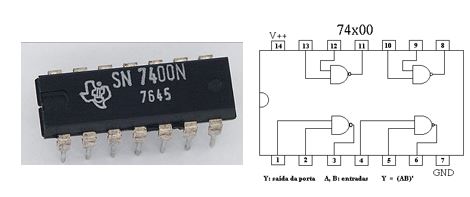

Um dos CIs comerciais que possui portas NANDs é o CI7400:
O vídeo abaixo mostra o funcionamento de uma porta NAND de duas entradas:
