Automação Residencial via internet

O objetivo deste é apresentar um sistema fácil e pratico para facilitar a vida das pessoas em geral, visando também à parte de segurança e de meio ambiente. Sua aplicação e de uso residencial.

Nesse projeto usamos três componentes essenciais: PIC16F877A, CI ULN2803, CI MAX232.

PIC 16F877A

Dentro de todos os PICs este é um dos que apresenta mais recursos e se adapta as necessidades de nosso projeto, entre suas características principais podemos citar:Microcontrolador de 40 pinos, o que possibilita a montagem de um hardware complexo é capaz de interagir com diversos recursos e funções ao mesmo tempo.33 portas configuráveis como entrada ou saída.15 interrupções disponíveis.Memória de programação E²PROM FLASH, que permite a gravação rápida do programa diversas vezes no mesmo chip, sem a necessidade de apagá-lo por meio de luz ultravioleta, como acontece nos microcontroladores de janela.Memória de programa com 8Kwoeds, com capacidade de escrita e leitura pelo próprio código interno.Memória E²PROM (não volátil) interna com 256 bytes.Memória RAM com 368 bytes.Três timers (2x8bits e 1x16 bits).Comunicações seriais: SPI, I²C e USART;Conversores analógicos de 10 bits(8x) e comparadores analógicos (2x).Conversores analógicos de 10 bits (8x) e comparadores analógicos (2x)Dois módulos CCP: Capture, Compare e PWM.

ULN 2803

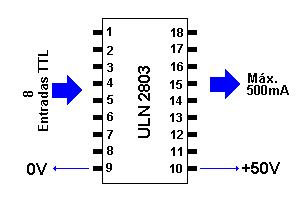

O CI ULN2803 tem 8 entradas que podem controlar até 8 saídas.  Pode-se controlar até 2 motores de passo simultaneamente. Tanto o CI ULN2003 como o ULN 2803 trabalham com correntes de 500mA e tensão de até 50v.Um fator importante é a fonte de alimentação que terá que fornecer a corrente necessária. Trabalhe com fonte de alimentação que forneça corrente acima dos valores de consumo. Por exemplo, se desejássemos controlar 3 motores de passos, todos no mesmo circuito, cada um consumindo 340mA, seria necessário uma fonte de alimentação que fornecesse correntes acima de 1A.

MAX232

MAX232 é um circuito integrado fabricado pela norte-americana Maxim. Trata-se de um conversor de nível, que transforma os sinais de uma porta serial para sinais adequados para uso em circuitos microprocessados, por exemplo. O MAX232 converte os níveis dos sinais RX, TX, CTX e RTS. A tensão mais alta (tipicamente de ± 12V do RS232 para 5.0 ou 3.3V TTL) é gerada por um circuito inversor interno, que utiliza quatro capacitores (normalmente de 10 microfarads). Com este sistema, evita-se a necessidade de uma fonte de alimentação com saídas de +12 e -12V, como acontece com outros circuitos integrados conversores de nível RS-232/TTL (como ocorre, por exemplo, com os GD75232, comuns em computadores PC) já que o próprio circuito interno do MAX232 gera as tensões necessárias para o funcionamento a partir de uma única fonte de +5V, já existente na grande maioria dos circuitos digitais.

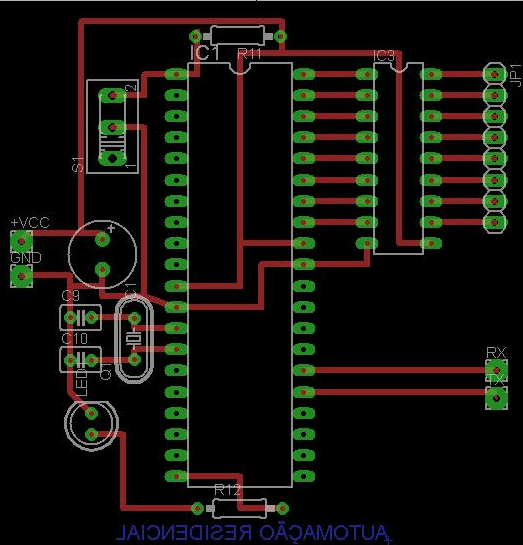

Circuito do PIC

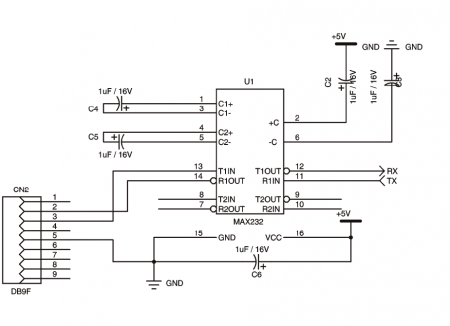

Circuito do MAX232

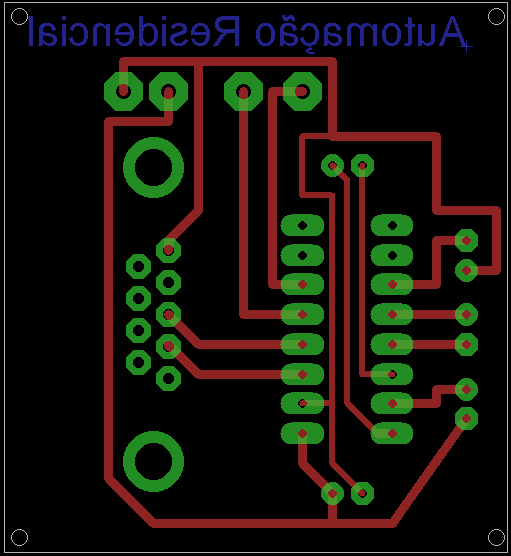

Circuitos prontos
